? ?ZW20-12 戶外柱上真空斷路器系三相交流50Hz、10kV戶外高壓開關設備，主要用于中壓架空線電網中，也可用于工礦企業、 發電廠及變電站，作為分、合負荷電流、過載電流及短路電流之用。本產品采用真空方式滅弧并且采用SF6氣體絕緣，進出線絕緣 套管采用環氧樹脂和硅橡膠整體澆注，為減少開關體積，A、C 兩相采用拐角套管，保證良好的外絕緣。
可配彈簧操作機構或永磁操作機構
符合智能電網設備所需高可靠性及免維護

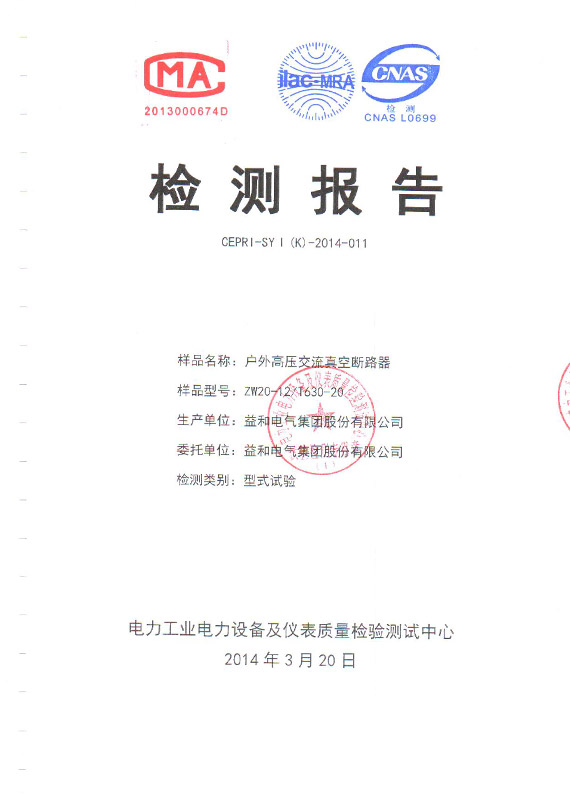

符合國家標準GB1984和國際電工委員會標準 IEC62271-100
可與智能控制器配合，形成智能斷路器、分斷器、重合器等智能開關
柱上斷路器主要電氣參數
|
項目 |
單位 |
參數 |
|
開關型號 |
|
ZW20-12 |
|
額定電壓 |
kV |
12 |
|
1min 工頻耐壓 |
kV |
42(相間、對地)48（隔離斷口） |
|
雷電沖擊電壓(全波) |
kV |
75(相間、對地)85（隔離斷口） |
|
額定電流 |
A |
630 |
|
4s短時耐受電流(有效值) |
kA |
20、25 |
|
額定峰值耐受電流 |
kA |
50、63 |
|
SF6氣體漏氣率 |
%/年 |
0.1 |
|
機構型式 |
|
彈簧機構、永磁機構 |
|
外形尺寸（寬*高*深） |
mm |
1189*775*819 |
